姐さん　ダイヘン　溶接機　半自動　160　修理

2023.11.17
ワイヤーが出なくなったダイヘンの半自動

本体スイッチではワイヤーフィードする。

アークもする。

でも、ワイヤーが出ない。

トーチスイッチでアークはするがワイヤーフィードのモーターが動かないことから

リレーと判断。


たしか、ナベさんのところに同型のダイヘン160があって、何年か前に壊れたはずだ。


「ナベさん、あの基盤ってまだあります？」

あるよ。

どんな症状でしたっけ？

ワイヤーが出ない。

・・・・・同じ症状ですねぇ。

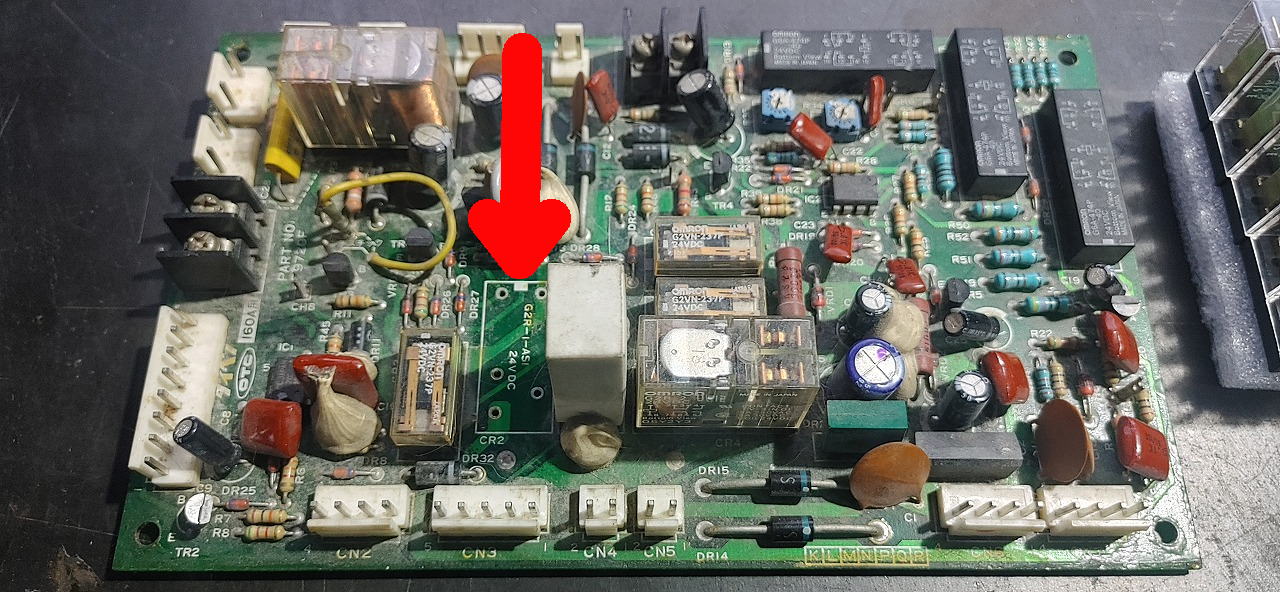

ここのリレーがトーチスイッチで動くリレー

Ｇ２Ｒ−１　24VDC

















基板修理なんてだしたら10万覚悟しなくてはならない。



















ワイヤーが送給されるようになりました。

でも

アークが弱い・・


電圧が低いような　パチパチ　全然ダメ。


今度は元々ついていた基盤の同じ部分のリレーを交換します。





















同じくワイヤーが送給されるようになりまして

アークもばっちり





















基盤の違いでアークの強さが異なるのはボリュームで変化できるのか？


借りた基盤をナベさんの溶接機に戻して確認します。

そして

ハンダのついでで

コンプレッサーのリレーも交換します。
