姐さん アルファードハイブリッド CVT 分解 異音 走行不能

2019/03/18

最初に言っておきますが



私の車ではありません。









何年か前にミッションから異音がしていたアルファードハイブリッド



そのコトコト カラカラ という異音から約1週間で走行不能になった。



そのときハイブリッドエラーは点いていなかった。



その後もエラーは点かず、ただただ走行不能。



リンダガレージで約1年過ごし



そのうちそのうちと言いながら



とても手をつける暇は無い。



早くしないとアルファードが土に返っていってしまう・・・



よし



外注しよう







そして







降ろされたCVT
































実は



エスティマハイブリッドに乗っている頃から気になっていたのです。



ミッションの中にモーターがあるのか?どんなカタチしてるのか?



オイルに浸かっているのか?



セルモーターは無く、モーターで始動しているんだから・・・・



まずはオレンジの線が繋がっているいかにもモーターらしいものをはずします



 あれ?



オイルポンプなの・・・・・






























ギヤが入っていると思われるセクションの前に



オイルパンを外さないと ばれない



パカッ



ああぁ!!




































なるほど なるほど



そういうことか
































チェーンが切れたんですね




























これは動かないわ。







そして



モーターは何所に?
































結局



トルコンの裏側にて発見



しかし



モーターと言うより



電気誘導装置・・・



コンプレッサーとかリヤデフのモーターを想像していたから少々驚き。



暇を見て 200V流します。





Comment(0) Trackback(0)
この記事へのトラックバックURL
ボットからトラックバックURLを保護しています

姐さん、アルファードハイブリッド ATH10 CVT交換

2019/03/11

このアルファードは私が乗っていたアルファードでは有りません。



色も形もまったく同じですが 異なる車です。



CVTがトラブっており、ドライブに入れてもリバースに入れても一切動きません。



なので



移動はオスボウサン






























ただ、引っ張るだけなら牽引ロープで良いのですが



押す棒さんは 押すこともできるので



切り返しが可能。







そして



バンパーから出ているタイプの牽引フックに対応するのが



バンパーフック専用アダプター
































標準装備のアイボルトから この専用アダプターに交換することで アルファードも大丈夫。
































いまや 整備業界では完全に必需品です。






























適当なところまで引っ張り出したら あとはローダーウィンチで積載します。






























CVT交換も自分でやろうと思いましたが



一冬放置してしまった事実



今年もピットに入れそうに無い予感



旅立ちます。









2019.3.11更新





自分でやるなら仕事の合間を見て 1日1時間か2時間できるか否か



その間 リフトを占領して何週間も 他の作業が滞る。



自分でやればお金はかからないけど



トータルで考えたら頼んだほうが合理的だ。



やはり



頼めば早い。



そしてちゃっちゃとやってくれるのがありがたい。




































ここのお店は四の五の言わない。



「いいからとっとと持ってこい!」ぐらいの勢いだ。
































大事なのはやる気と健康。 そのバランス。



あとオイル入れて終わりですって。



早いわぁ。



ハイブリッドのCVT交換もお任せ。









Comment(0) Trackback(0)
この記事へのトラックバックURL
ボットからトラックバックURLを保護しています

姐さん、2AZ−FE 水漏れ クーラント 吹き返し インテーク オーバーサイズボルト 修理 補修 空回り アルファード エスティマ ハリアー クルーガー

2018/08/30

エスティマ



アルファード



ハリアー



クルーガー



等々の2AZエンジンの定番



ヘッドボルトインテーク3本の緩み



ブロック側がやられて規定トルクがかけられない



結果



ガスケット抜けの症状になる



こうなってしまうとエンジン交換しか道は無いのですが



エンジン手配



エンジン脱着



スモールパーツ



油脂類



納期



リビルトにしても相当な金額がかかります









そこで







オーバーサイズ製作しました












































































クルクル回って全然トルクがかからなかった箇所が



しっかりと締まります。









2AZ−FEオーバーサイズヘッドボルト発売!





お求めはこちら





または 右上の「FLATホームページ」より問い合わせ!

















多くの場合は



「クーラント漏れてるんだけど・・・・・」



という症状



ラジエターから漏れているのならばラジエター交換で終了



これがエンジンのインテーク側(ボンネットを開けて奥側)からもれているとヘッドボルト緩みの疑いが強まります。



エンジンの上からは目視できず



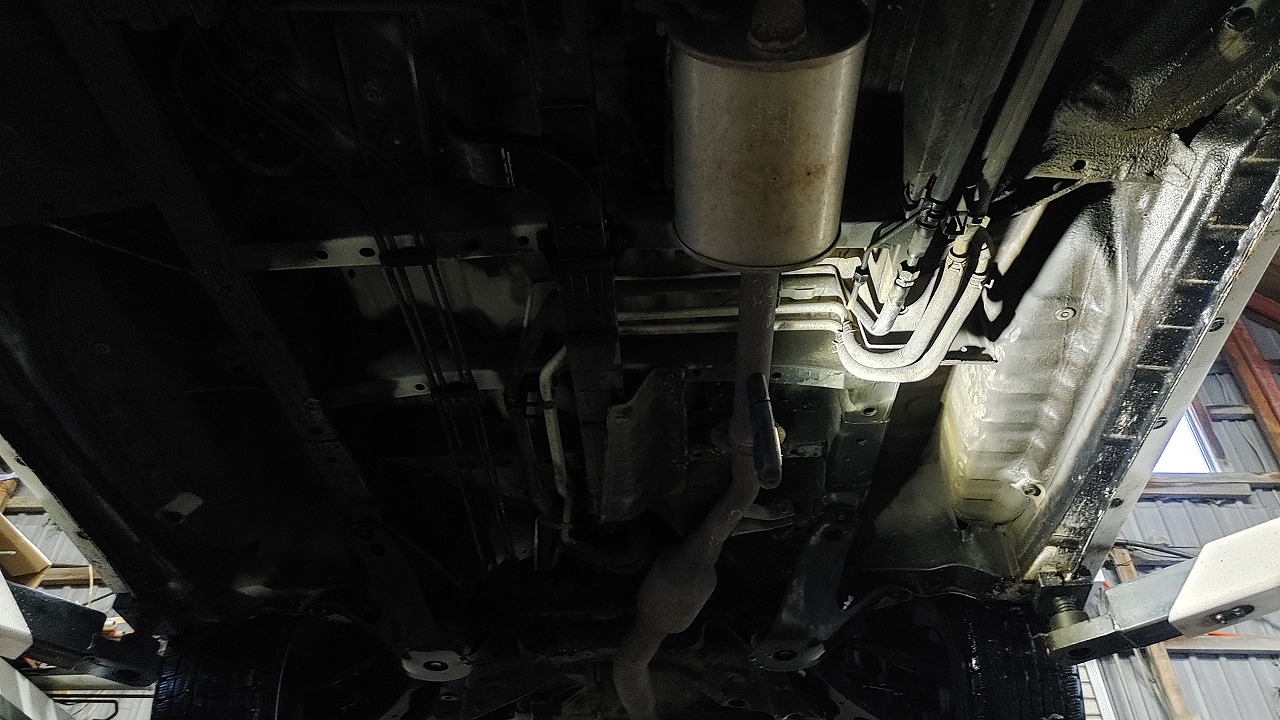

下から見るとこんな感じ



エンジンを伝って クーラントが雫になっています。








































































ヘッドとブロックの間から漏れますので、通常だと「ヘッドガスケット抜け」だと思われますが



実際に2AZでヘッドガスケットが抜けていた車は見たことがなく



この症状のすべてはヘッドボルトの緩みによるものです(今のところ)



そして



この緩みはアルミブロックであることが原因だと推察され、単純に締めても空回りしてトルクがかかりません。



通常ならエンジン交換が定番ですが 予算の都合で安く済ませたい場合に



「オーバーサイズヘッドボルト」



しっかりとトルクがかかり水漏れが止まります。










































































カムをはずしてボルトを交換するだけ。



エンジン脱着は・・・・・年式的に・・・・ちょっと・・・・・








































































当の私もヘッドボルトをオーバーサイズに交換して2万キロ以上乗りましたが問題なし。



過去に買って頂いたお客様からも再発の報告は受けていません。(2017.7.12現在)



水温が上がって オーバーヒートしたような方は必見!



エンジンを交換しないで、相当お安く修理できると思います。





ちなみに



1AZも同じサイズです。







Comment(3) Trackback(0)
この記事へのトラックバックURL
ボットからトラックバックURLを保護しています

姐さん、ATH10 ハイブリッドバッテリーのセル

2018/05/17

ATH10のハイブリッドバッテリーは8Vのバッテリーが30個直列に配線されて240V



かくかくしかじかで重量を計ったら1.04kg



30個で約30kg
























































セルの詳細は過去記事





Comment(0) Trackback(0)
この記事へのトラックバックURL
ボットからトラックバックURLを保護しています

姐さん ATH10W ハイブリッドバッテリー 交換 修理 2 充電 充電器

2017/12/01

天気予報を見ていなかったので、午後から雨だとは知らず



ジャンジャン雨が降る中で240vのバッテリー降ろし



感電したらまぁまぁ痛いでしょうねぇ










































後日 恵庭で交換



エンジン始動!



あら・・・・



警告灯が消えない・・・



一度バッテリーをはずしているのに・・・






















































ハイブリッドモニターも動いてない・・・・



つまり



症状が変わってない・・・






















































バッテリーじゃなかったのか?



いや、そんなはずはない。症状からバッテリーしかない。



暫らくエンジンをかけっぱなしにしてバッテリーが充電されるのを待ち



それからもう一度バッテリーをはずして暫らく待つ



始動!



消えた。



ハイブリッドモニターも復活
























































これで乗りながら暫らく様子を見ます。



降ろしたバッテリーの検証






























8Vのバッテリーが30個で240V



どれか1個でもぐずると235vとか230vとか これでNGがでます


































ちなみに



ATH10Wのハイブリッドバッテリー純正品番はG9280−58010
































ATH10Wとはこのかたちです






















































もし



CVTやジェネレーターが逝くと・・・ちょっと深いです。





バッテリー セル 分解


























































8Vのセルが30個で240V



このセルは2個ずつ電圧を監視されている



どれかひとつでもエラーを起こして6.5Vになると



ハイブリッド警告灯が点灯するのだろう



恐らくこのオレンジカプラーが監視用


























































ハイブリッドバッテリーは全てのセルが一気に駄目になることは考えにくい



30個全ての電圧を測ったら1個だけ6.5V発見



恐らく、この1個を8Vと交換すればよいのだろう



この感じだと 29個で誤魔化すのは無理っぽい。


























































2017.9.25更新



このアルファードの前は AHR10エスティマに乗っていたのですが



このハイブリッドというのは完全放電するとジャンプしてもひっくり返ってもエンジンの始動ができない



メインバッテリーの電圧低下を確認してエンジンを始動してくれないのだ。



だから



普通どおりに「ジャンプして移動」というのができない。





押す棒さんが必須なのである。





充電しようにも240Vの充電器はトヨタにしかなく、貸してくれるわけが無い。



そこで



なんとか充電できないものか?



そうだ!



1セル8Vなんだから24Vで3個づつ・・・・



こうである






















































ボッシュの充電器 C7なら24V充電できるのだ。




























































セルは30個あるから



10個 10個 10個で 繋げば充電できそうだ。







ヤフオク


Comment(3) Trackback(0)
