ネットで安いマニュアルハブが沢山売られているので気軽に考えていたのですが

どうやらアルミ製で壊れやすいとの事。

そうなると、中古でも純正を使いましょう。





















新品だと片側4万以上するそうです。


























去年制作したSSTが役に立ちます。























センターナットを削ります。









6mmでギリギリだから7mm削れば余裕です。

ここはエアーチャックの切り替えの壁になる部分なので マニュアルにするなら削っても問題ないでしょう。




















削るのは秒で削れますが

外すのと締めるのが大変。
























オートフリーハブのほうが便利ですが

切り替えが不確実になるぐらいなら

マニュアルハブの方が安心です。






この記事のトラックバックURL
ボットからトラックバックURLを保護しています
インジケーターは4WD表示になってるけど実際には2WDのJB23

前側のプロペラシャフトは回っているからトランスファーは4WDに入っている。

ハブがロックしてない。

スイッチ式で負圧によってフリーハブをオンオフしている。




















ホーシングの上を走っているバキューム配管が錆びているのでこれが怪しい。























見えるところはそうでもないけど 陰に隠れたところが朽ちています。
























念のためブレーキのエア抜き用ブリーザータンクを使って吸引してみます。

やはりハブロックしません。

正圧で圧してみたらカチンっとロック 反対側を圧してたら カチンと解除


圧しても動くんだなぁ。


しかし引いてロックしないんだから漏れてるってことだよなぁ・・・



なんかピンとこないので もう一台のジムニーを 同じようにブレーキブリーザーで引いてみます。



カチンッ  カチンッ



気持ちよくロック 解除します。



バキューム配管で間違いないな。




部品を手配して交換します。


頭10mmのM6ボルトが固着して丸くなっていますが私の敵ではありません。




ミスするとABSセンサーにサヨナラを告げることになりますが 躊躇なくサンダーで飛ばします。




















配管を交換しまして

























4WDに入るか確認して終了です。

あら・・・・

入らない・・・


インジケーターは4WD点灯してるけど2WDのまま。


フロントペラは回っているけどハブがロックしてない。



つまり



配管交換前と変わってない。




こりゃいかん。




再度ブレーキブリーザーで引いてみる。



カチン カチンッ




お、入るなぁ。 動いてる。交換前は動いてなかったんだから・・・・



と、いうことは・・・・



エアフィルターの詰まりか?



交換しても変化なし。

追って追って追いかけて

結果はこれ。




























ヒューズボックスの下にある2WD4WDのバキューム切り替えソレノイド

4WDのソレノイドが動いてない。

























ちなみに


ソレノイドの検査にもCTEKのUS7002が便利

ショートしたら赤ランプが点灯するだけ。

簡単12V電源供給


バッテリーから直で引っ張るとショートしたとき痛いですからねぇ。




























交換して4WDに入るようになりました。

バキューム配管が腐食で穴が開いて そこからゴミや異物を吸い込んでソレノイドがダメになった。


といったところでしょうか。





ドナーになったジムニー君はソレノイドを奪われたので、エンジンルームで手動にて2WD4WD切り替えとなります。








この記事のトラックバックURL
ボットからトラックバックURLを保護しています
インジケーターは4WD表示になってるけど実際には2WDのJB23

前側のプロペラシャフトは回っているからトランスファーは4WDに入っている。

ハブがロックしてない。

スイッチ式で負圧によってフリーハブをオンオフしている。




















ホーシングの上を走っているバキューム配管が錆びているのでこれが怪しい。























見えるところはそうでもないけど 陰に隠れたところが朽ちています。
























念のためブレーキのエア抜き用ブリーザータンクを使って吸引してみます。

やはりハブロックしません。

正圧で圧してみたらカチンっとロック 反対側を圧してたら カチンと解除


圧しても動くんだなぁ。


しかし引いてロックしないんだから漏れてるってことだよなぁ・・・



なんかピンとこないので もう一台のジムニーを 同じようにブレーキブリーザーで引いてみます。



カチンッ  カチンッ



気持ちよくロック 解除します。



バキューム配管で間違いないな。




部品を手配して交換します。


頭10mmのM6ボルトが固着して丸くなっていますが私の敵ではありません。




ミスするとABSセンサーにサヨナラを告げることになりますが 躊躇なくサンダーで飛ばします。




















配管を交換しまして

























4WDに入るか確認して終了です。

あら・・・・

入らない・・・


インジケーターは4WD点灯してるけど2WDのまま。


フロントペラは回っているけどハブがロックしてない。



つまり



配管交換前と変わってない。




こりゃいかん。




再度ブレーキブリーザーで引いてみる。



カチン カチンッ




お、入るなぁ。 動いてる。交換前は動いてなかったんだから・・・・



と、いうことは・・・・



エアフィルターの詰まりか?



交換しても変化なし。

追って追って追いかけて

結果はこれ。




























ヒューズボックスの下にある2WD4WDのバキューム切り替えソレノイド

4WDのソレノイドが動いてない。

























ちなみに


ソレノイドの検査にもCTEKのUS7002が便利

ショートしたら赤ランプが点灯するだけ。

簡単12V電源供給


バッテリーから直で引っ張るとショートしたとき痛いですからねぇ。




























交換して4WDに入るようになりました。

バキューム配管が腐食で穴が開いて そこからゴミや異物を吸い込んでソレノイドがダメになった。


といったところでしょうか。





ドナーになったジムニー君はソレノイドを奪われたので、エンジンルームで手動にて2WD4WD切り替えとなります。








この記事のトラックバックURL
ボットからトラックバックURLを保護しています
ATOMを装着して「冬にエンジンのかかりが悪い」と入庫してきたJB32W

春までに見てほしい。という依頼が、いつの間にか 買い取ってほしい となり、

買い取りさせていただきました。

確かにエンジンの始動性が悪く、かかるときとかからない時がある。

それは何年か前の話で,MAPセンサートラブル。

今年はこれを綺麗にします。


















まずはプラグ交換が基本です。





この記事のトラックバックURL
ボットからトラックバックURLを保護しています
インジケーターは4WD表示になってるけど実際には2WDのJB23

前側のプロペラシャフトは回っているからトランスファーは4WDに入っている。

ハブがロックしてない。

スイッチ式で負圧によってフリーハブをオンオフしている。




















ホーシングの上を走っているバキューム配管が錆びているのでこれが怪しい。























見えるところはそうでもないけど 陰に隠れたところが朽ちています。
























念のためブレーキのエア抜き用ブリーザータンクを使って吸引してみます。

やはりハブロックしません。

正圧で圧してみたらカチンっとロック 反対側を圧してたら カチンと解除


圧しても動くんだなぁ。


しかし引いてロックしないんだから漏れてるってことだよなぁ・・・



なんかピンとこないので もう一台のジムニーを 同じようにブレーキブリーザーで引いてみます。



カチンッ  カチンッ



気持ちよくロック 解除します。



バキューム配管で間違いないな。




部品を手配して交換します。


頭10mmのM6ボルトが固着して丸くなっていますが私の敵ではありません。




ミスするとABSセンサーにサヨナラを告げることになりますが 躊躇なくサンダーで飛ばします。




















配管を交換しまして

























4WDに入るか確認して終了です。

あら・・・・

入らない・・・


インジケーターは4WD点灯してるけど2WDのまま。


フロントペラは回っているけどハブがロックしてない。



つまり



配管交換前と変わってない。




こりゃいかん。




再度ブレーキブリーザーで引いてみる。



カチン カチンッ




お、入るなぁ。 動いてる。交換前は動いてなかったんだから・・・・



と、いうことは・・・・



エアフィルターの詰まりか?



交換しても変化なし。

追って追って追いかけて

結果はこれ。




























ヒューズボックスの下にある2WD4WDのバキューム切り替えソレノイド

4WDのソレノイドが動いてない。

























ちなみに


ソレノイドの検査にもCTEKのUS7002が便利

ショートしたら赤ランプが点灯するだけ。

簡単12V電源供給


バッテリーから直で引っ張るとショートしたとき痛いですからねぇ。




























交換して4WDに入るようになりました。

バキューム配管が腐食で穴が開いて そこからゴミや異物を吸い込んでソレノイドがダメになった。


といったところでしょうか。





ドナーになったジムニー君はソレノイドを奪われたので、エンジンルームで手動にて2WD4WD切り替えとなります。








この記事のトラックバックURL
ボットからトラックバックURLを保護しています
ATOMを装着して「冬にエンジンのかかりが悪い」と入庫してきたJB32W

春までに見てほしい。という依頼が、いつの間にか 買い取ってほしい となり、

買い取りさせていただきました。

確かにエンジンの始動性が悪く、かかるときとかからない時がある。

それは何年か前の話で,MAPセンサートラブル。

今年はこれを綺麗にします。


















まずはプラグ交換が基本です。





この記事のトラックバックURL
ボットからトラックバックURLを保護しています
絶対売ってると思うんだけど・・・・見つけられない。

JA11のトランスファーはたまにロックして動けなくなるらしく

現場でロックするとこの蓋を外すのに苦労するらしい。

















私の場合はこの下のゴム団子を交換したいだけなのですが

外すのに苦労しました。

嵌めるときはもっと苦労するので何か適当でもSSTを作りましょう。





下に押し付けて回すだけ。

非常に簡単。

確かにこんなの外出先で外すとなったら大変。

SST車載必須です。

となると

せっかくなのでもう一味つけます。
















ただし

うちのJB31はシフトレバーを曲げているのでノーマル車両で確認が必要です。



この記事のトラックバックURL
ボットからトラックバックURLを保護しています

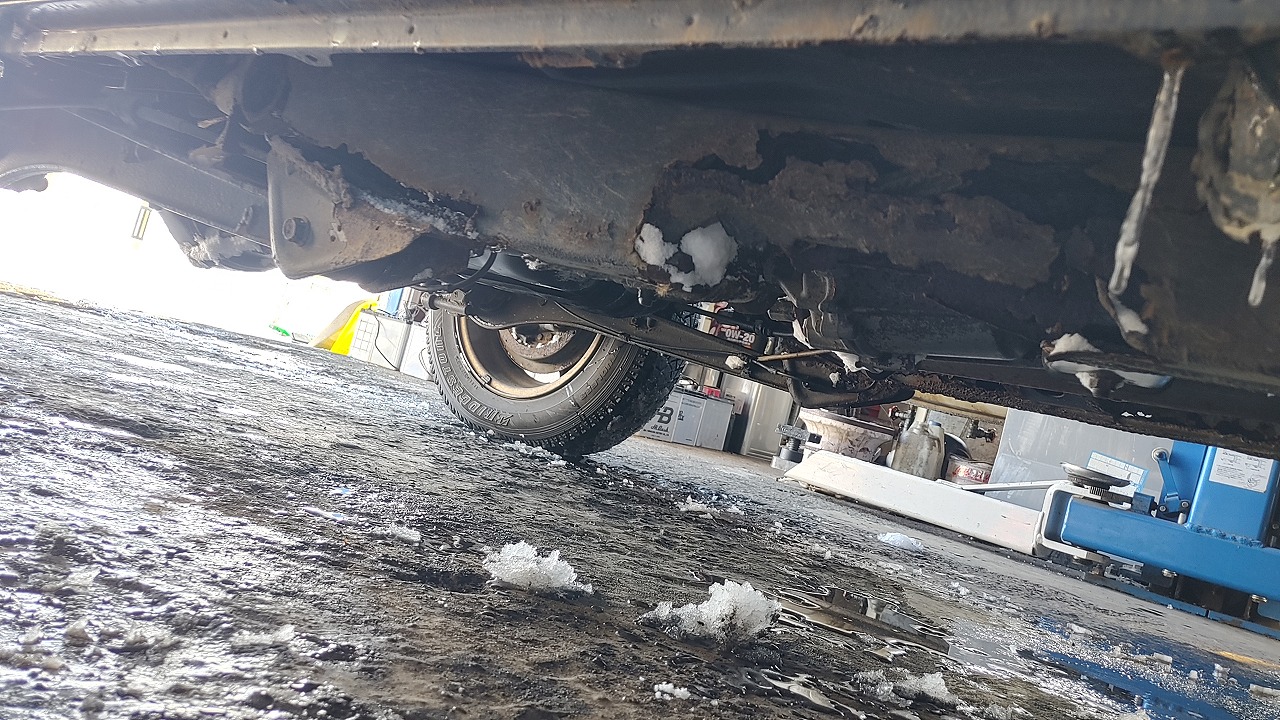

JB23のフレームの錆穴を簡単に塞ぎます。
アルミテープやFRPと異なり
サビをしっかりと食い止めてそれでいて穴を塞ぎます。
つまり
     その場しのぎじゃないのです。










まだ穴が小さく見えますが


















叩きます

















もう少し叩きます





















もっともっと叩きます
















床は わやです




















反対側も同様に大穴。
ここで「フラット錆ガード」が登場します。
錆ガード下塗り
















アルミテープでは全く強度がないのでダメ。
FRPも剥がれてくるからダメ
マイクロガラスシートを張り付けて また上からガード液を塗ります。

















なにがいいって、 錆止め効果が驚愕なのとその強度
その実証の為にやってます。

















車検に通らないフレームの大穴
溶接したくてもできない場所
インチキじゃなくてしっかりと直したい
兎に角 実証
「フラット錆ガード」
















半年経ってもがっちりガードしてます。


この記事のトラックバックURL
ボットからトラックバックURLを保護しています
マジックと同じで

種明かししたら終わりです。

種がわからないから面白いのでありまして

種を知ったとたんに

「なーんだ」となります。

そんなものだと思います。

でも

種明かしです。


ステアリングシャフトにエンジンハーネスが接触していたのです。
















シャフトが真円じゃないから丁度右45度でハーネスを擦る

なので

このハーネスをギュッっとずらしたら症状はピタッっと止まりました。


この記事のトラックバックURL
ボットからトラックバックURLを保護しています
ハンドル切ったらエンジン切れそうになるんだよなぁ

ISCバルブじゃないですか?

いや、違うと思う。一定の角度だけエンジンが止まりそうになるんだよ。

ステアリングの舵角でですか。

電動パワステのカプラー抜いても症状が変わらないんだ。

それは難問ですねぇ。

油圧パワステならまだ理解できますけど・・・

電動パワステのモーターに何らかの負荷がかかって電気を引っ張ってとか・・・・・
















かなりの難問

まずは症状を確認しましょう

アイドリングで約900回転ぐらい

安定しています。

ハンドルを右に45度切ると ポポッポッポと回転数が600か700ぐらいまで下がります。

音は1発お休みする感じ

それ以上切り込むと回転は正常に戻り安定

今度は左に45度ぐらい切ります

回転数に変化はあるものの1発休む感じではありません。

同じく左にもっと切り込むと安定します。








エアコン ON


回転が上がり正常です。


ライト ON


若干の回転上昇 正常です


リヤデフォッガ 正常


シートヒーター・・・・・・・ ん?  シートヒーター・・・・・・

スイッチは点灯してるけど暖かくならない。


シートヒーター・・・・・


舵角 アイドリング・・・・・  関係ないよなぁ・・・・・・







さて




右45度付近を徹底的に調べます


ここらへんで


回転数が落ちて


ポッポッポと一発死んだ感じになって・・・

お、


安定して死んだ感じになってきた


ポッポッポッポッポッポ


完全に2気筒だ。


ポッポッポッポッポ


アクセルを踏み込む


ブォーン と回転は正常に吹け上がり

マフラーから白煙がモックモク

舵角はそのままで

アイドリングは安定。3気筒に戻る。






もう一度右45度付近を調べる


ポッポッポッポ


的確に症状がでる。


そのまま切り込むと

アイドリングは安定する

わからん。

まったくわからん。

とりあずエアバック外してみよう


















ステアリング廻りを見ても何も変わらない。

次は電動パワステ

カプラーを抜いてみる
















電動パワステが何らかの理由で電気を喰ってオルタネーターに負担がかかり

負荷がかかってアイドリングがばらつくのか?

めちゃくちゃステアリングが重いまま、右に45度切る

ポッポッポッポッポッポ

げげっ! 全く症状が変わらない!

こうなったら機械的な部分しかない

エンジンルームへ行きます




あ!


これは怪しい!



これは怪しい!



怪しい!



この記事のトラックバックURL
ボットからトラックバックURLを保護しています
